日本MIC認證(TELEC)中WI-FI產品第14信道測試方法

瀏覽次數: | 2012-10-18 09:31

億博CE認證機構一個專業全面的、經驗豐富的認證服務機構,已有超過十年的檢測認證經驗,擁有資深技術團隊為您提供全方位檢測認證需求,服務熱線:135-4327-2595


  以前我們介紹過MIC測試中WIFI產品 802.11b/g/n的測試方法,channel 1-13信道中相鄰信道間隔為5MHz,而第14信道是一個很特殊的信道,其與13信道之間的間隔為12MHz,在日本僅802.11b是可以工作在14信道,所以認證測試需要針對14信道單獨測試各項指標。本期我們簡單的介紹下WIFI的14信道測試方法及限值要求。本文所參考的法規為《MIC Ordinance Regulating Radio Equipment Article 49.20》。

  主要測試技術指標及對應的測試要求:

  1. 頻率誤差測試(Frequency Error Measurement)

  調制方式:未調制信號

  測試信道:802.11b第14信道

  測試電壓:高,中,低(如為適配器供電,且沒有電池,可以只測試常壓)

  測試設備:首選頻率計,如沒有可選用頻譜儀或接收機(以下是頻譜儀的設置)

  連接方法:直接將EUT的RF端口與頻譜分析儀相連

  EUT設置:發射載波方式。

  頻譜儀設置:

  中心頻率:測試頻率(先找到最大頻率點,再使用頻譜分析儀的peak Center 功能)

  掃描帶寬:50-100KHz (足夠小的掃描帶寬才能是頻譜儀的顯示精度精確的1Hz)

  檢波方式:Peak

  RBW/VBW:10KHz

  結果數據:頻率測試結果必須精確到1Hz

  合格范圍:小于50ppm 即 2484.8758MHz ~ 2484.1242MHz

  2. 耦合帶寬/載頻帶寬測試(Occupied Bandwidth and Spread-spectrum Bandwidth / Factor)

  調制方式:802.11b調制信號

  測試信道:802.11b第14信道

  測試電壓:高,中,低(如為適配器供電,且沒有電池,可以只測試常壓)

  測試設備:頻譜分析儀

  連接方法:直接將EUT的RF端口與頻譜分析儀相連

  頻譜儀設置:

  中心頻率:2484MHz

  掃描帶寬:50MHz (標準要求為:耦合帶寬的2-3.5倍)

  RBW/VBW: 300KHz (標準要求為:小于耦合帶寬的3%,及<12MHz*3%)

  檢波方式:Peak MAXHOLD

  OBW:分別設置為90% 和 99%

  測試結果圖:包含90%和99%帶寬值

  3. 雜散騷擾測試(Unwanted Emission Intensity Measurement)

  調制方式:802.11b調制信號

  測試信道:802.11b第14信道

  測試電壓:高,中,低(如為適配器供電,且沒有電池,可以只測試常壓)

  測試設備:頻譜分析儀

  連接方法:直接將EUT的RF端口與頻譜分析儀相連

  頻譜儀設置:

  請注意的是需要將30~2387,2387~2400,2483.5~2496.5,2496.5~12500(MHz)各段內的最大值標示出來。

  頻譜儀設置:

  RBW/VBW: 1MHz

  掃描帶寬分別為:30~2387,2387~2400,2483.5~2496.5,2496.5~12500 (MHz)

  測試限值: 30~2387, 2496.5~12500 (MHz)≦-26dBm

  2387~2400,2483.5~2496.5(MHz)≦-16dBm

  測試結果:需要將30~2387,2387~2400,2483.5~2496.5,2496.5~12500 (MHz)四段內的最大值分別標示出來。

  4. 天線功率誤差測試(Antenna Power Error Measurement)

  調制方式:802.11b調制信號

  測試信道:802.11b第14信道

  測試電壓:高,中,低(如為適配器供電,且沒有電池,可以只測試常壓)

  測試設備:頻譜分析儀,信號源,功率計

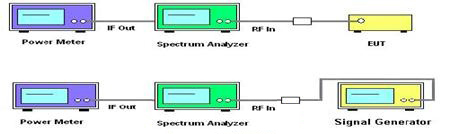

  連接方法:

  測試方法:

  1. 設置頻譜分析儀(此設置只適用于OFDM等調制的擴頻系統):

  a) 中心頻率:測試頻率

  b) RBW/VBW: 1MHz

  c) 掃描帶寬:0Hz

  2. 將信號源的輸出端口連接至頻譜儀的RF輸入端口,再將功率計與頻譜儀的IF OUT端口相連(IF OUT在頻譜儀的背部面板上)

  3. 設置信號源的輸出頻率為測試頻率,輸出功率為0dBm,頻譜儀設置按照(1)進行,再調節頻譜分析儀的Level使功率計的讀數為-10dBm.

  4. 將EUT的RF輸出口與頻譜分析儀相連,(頻譜儀設置任然按照1進行),讀取功率計的讀數為B

  5. 功率計讀數B+10LOG1/x即為最終結果

  6. 測試前需要測試duty cycle(請參考第8項測試),并記錄在報告里

  測試結果:測試結果為:(測試值-宣稱功率)/宣稱功率 * 10^6 * 100%,宣稱功率為自己設置,注意應適當改變使測試結果盡量在-30%左右(多信道時,就是結果的平均值保持在這一數值)。

  5. 接收機雜散騷擾測試(Limitation of Collateral Emission of Receiver Measurement)

  調制方式:802.11b調制信號

  測試信道:802.11b第14信道

  測試電壓:高,中,低(如為適配器供電,且沒有電池,可以只測試常壓)

  測試設備:頻譜分析儀

  連接方法:直接將EUT的RF端口與頻譜分析儀相連

  頻譜儀設置:

  可直接使用軟件測試,但注意的是需要將30~1000,1000~12500(MHz)各段內的最大值標示出來。

  步驟一:RBW/VBW: 100 KHz

  掃描帶寬1:30~1000 (MHz)

  測試限值:≦-54dBm (4nW)

  步驟二:RBW/VBW: 1MHz

  掃描帶寬2:1000~12500 (MHz)

  測試限值:≦-47dBm (4nW)

  測試結果:需要將30~1000,1000~12500 (MHz)二段內的最大值分別標示出來。

  6. EIRP天線功率測試(Transmission Antenna Gain (EIRP Antenna Power) Measurement)

  調制方式:802.11b調制信號

  測試信道:802.11b第14信道

  測試條件:只有天線增益大于2.14dBi,才需要測試此項目

  測試電壓:只測試常壓

  測試設備:功率計, 接收天線,信號源,發射天線,電波暗室

  連接方法:

  功率計設置:MAX HOLD模式

  測試方法:

  1. 上面左圖為測試方法,右圖為替代法校準方法;

  2. 測試時將EUT置于與測量天線相同高處,旋轉測試桌360并更換天線方向以讀取最大EIRP;

  3. 測試時應用校準數據修正功率計實際讀數;

  測試結果:將測試結果與傳導功率(天線功率誤差測試)的測試結果想比較,二者相差不能太多(傳導測試值加上天線增益)。有條件的話最好是用OTA實驗室測試全方位EIRP。

  7. 3dB波瓣帶寬測試(Transmission Radiation Angle Width (3dB Beamwidth) Measurement)

  調制方式:802.11b調制信號

  測試信道:802.11b第14信道

  測試條件:只有天線增益大于2.14dBi,才需要測試此項目

  測試電壓:只測試常壓

  測試設備:頻譜分析儀,接收天線,電波暗室

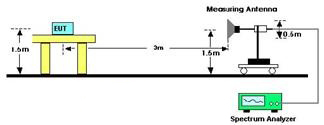

  連接方法:

  測試方法:

  1. 測試時將EUT置于將EUT置于與測量天線相同高處(如上圖)

  2. 設置頻譜分析儀:

  中心頻率:測試頻率

  RBW: 1MHz; VBW: 1MHz

  Span: 0Hz

  掃描時間:等于轉臺轉一圈的時間

  掃描方式:單次掃描

  3. 按照步驟2進行設置頻譜分析儀

  4. 同時開啟轉臺和頻譜分析儀的掃描(頻譜分析儀按signal鍵)。此時頻譜分析儀得出的曲線即為EUT的主頻在360度方向的發射功率,將此數據讀取出來

  結果記錄:

  根據測試方法步驟4的數據做成方向圖,找到最大值并記為Pt, 再分別找到左右方與Pt點相差3dB的最近點,記下左右兩點的角度指A1,A2。 ︳A1-A2 ︳即為最終結果。

  8. 占空比測試(Duty Cycle Measurement)

  EUT模式:Duty Cycle模式,一般WIFI調試軟件都含此模式,如沒有此項測試則無法進行

  測試信道:802.11b第14信道

  測試設備:頻譜分析儀

  連接方法:直接將EUT的RF端口與頻譜分析儀相連

  頻譜儀設置:

  Span:0HZ

  檢波方式:Peak

  掃描方式:單次掃描即可

  掃描時間:根據實際情況調整,一般數據圖清晰可讀即可

  測試結果主要用于功率誤差測試項的計算。

  9. 干擾防護和載波偵聽(Radio Interference Prevention Capability & Carrier Sense Capability Measurement)

  由于這兩種方法沒有測試數據,也不涉及到不同設置方法,因此在這里就不作過多描述了,有需要詳細了解可直接咨詢摩爾實驗室。
